ワルフタンレニウム線/ケーブル WRe3-WRe25/WRe5-WRe26 熱対線 C型

プロダクト細部

起源の場所: 中国

ブランド名: Victory

証明: CE,ROHS,ISO 9001

モデル番号: タイプC

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 5つのKG

価格: negotiable

パッケージの詳細: 熱電対ワイヤーは ABS 白色スプールに巻かれ、プラスチック フィルムで漫画の箱に梱包されています。
特殊な梱包要件にも対応できます。
OEMも承ります

受渡し時間: 5-21日

支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの300トン

最もよい価格を得なさい
プロダクト細部
ハイライト:

タイプ R 熱電対裸線、熱電対裸線 IEC854-1/3、高輝度プラチナ熱電対線

,

Thermocouple Bare Wire IEC854-1/3

,

bright platinum thermocouple wire

製品名:
トルンプトン・レニウム熱対線
モデル番号:
WRe3/25,WRe5/26
ワイヤー・ゲージャー:
0.1mm-8mm
キーワード:
タンプスタム・レニウムワイヤ
作業温度:
0~2300°C
材料:
ワルフタン+レニウム
化学組成:
W75%Re25
条件:
アヌワレッド
陽性 (+):
95%のウラン,5%のレニウム
負 (-):
74% ウォルフスタン,26% レーニウム
許容性:
±0.5%~1%t
適用する:
ケーブル&ワイヤー
製品名:
トルンプトン・レニウム熱対線
モデル番号:
WRe3/25,WRe5/26
ワイヤー・ゲージャー:
0.1mm-8mm
キーワード:
タンプスタム・レニウムワイヤ
作業温度:
0~2300°C
材料:
ワルフタン+レニウム
化学組成:
W75%Re25
条件:
アヌワレッド
陽性 (+):
95%のウラン,5%のレニウム
負 (-):
74% ウォルフスタン,26% レーニウム
許容性:
±0.5%~1%t
適用する:
ケーブル&ワイヤー
製品の説明

紹介:


ワルフスタン・レニウム合金線 C型熱対の裸線は,一般的に使用される温度測定装置です.主に高温環境における産業制御と科学研究分野で使用される異なる金属の2つのウルフスタン・レニウム合金ワイヤーで構成され,熱電気効果によって温度変化を測定します.

C型熱対裸線の構造は比較的シンプルである.それは2つのウラン-レニウム合金線で構成される.二つのワイヤの片端は測定点を形成するために一緒に接続されている.そしてもう片端は温度測定装置に接続されている.熱度伝達器やデータ収集システムなど. タングメン・レニウム合金ワイヤ WRe5-26. 5%のレニウムを含むタングメン・レニウム合金と 26%のレニウムを含むタングメン・レニウム合金.最大温度範囲 -0〜2320 °C.
ワルフスタン・レニウム合金線は高温耐性と機械強度が優れているため,C型熱対の裸線は高温環境での長期使用に適しています.

温度測定過程で,C型熱対の裸線の測定点は測定対象環境にさらされる.ワルフタン・レニウム合金線の間にはわずかな潜在差が生じます熱電気効果として知られる この潜在差と温度の間には 特定の関係があります この潜在差を測定することで環境の温度を正確に計算できる.

ワルフタン・レニウム合金線 C型熱対の裸線は,広い高温測定範囲 (通常は0°Cから2300°Cまで) など多くの利点があります.より高い精度と信頼性耐腐蝕性も高く,熱対抵抗が低く,高精度と長期安定性を必要とするアプリケーションに適しています.

特徴:


  1. 熱電偶材料:C型熱電偶の裸線は,通常はウルフタン・レニウム合金線 (W-5%ReとW-26%Re) で構成される.
  2. 高温帯域:C型熱対の裸線は高温環境に適しており,通常0°Cから2,300°Cの温度を測定することができる.
  3. 線形特性:C型熱対の裸線は線形特性があり,正確な温度測定が可能である.

利点:


  1. 高温性能: ワルフタン・レニウム合金ワイヤは高温安定性と耐腐蝕性が優れている.C型熱対の裸線で,高温環境で信頼性の高い温度測定を行うことができる.
  2. 迅速な応答:C型熱対の裸線は,温度反応が迅速で,温度変化に迅速に対応できる.
  3. 腐食耐性: ワルフスタン・レニウム合金線は腐食耐性が高く,化学的に腐食性の高い環境でも温度測定を行うことができる.


関連する特異パラメータ:


  • 温度範囲: 0°C から 2,300°C
  • 熱電圧出力: 通常マイクロボルト (μV) レベルでの温度変化によって異なります.
  • 線形特性: 線形特性が良い.
  • 敏感度: 特定のモデルと製造元によって異なります.
アメーターと許容量
タイプ
WRe 5/26
直径 (mm)
0.5
耐性
±002
タイプ
WRe 3/25
直径 (mm)
0.08
0.1
0.5
耐性
±002
±002
±002

熱電力と許容量:

タイプ
温度範囲°C
耐性
WRe3/25
0~400
4.0°C
400~2300
±0.25%t
WRe5/26
0~400
4.0°C
400~2300
±0.5%t

タイプ モデル:

タイプ ポジティブ・ネガティブ・ポール材料 モデル 範囲 線直径 精度 許容される差
K ニッケル・クロム・ニッケル・シリコン WRK (WRN) -200~1260C 0.3~32 私は ±1.5°Cまたは ±0.4%t
N ニッケル・クロム・シリコン・ニッケル・シリコン・マグネシウム WRN (WRM) -200~1300C 0.3~32 私は ±1.5°Cまたは ±0.4%t
E について ニッケルクロム 銅ニッケル WRE -200~900C 0.3~32 私は ±1.5°Cまたは ±0.4%t
J 鉄銅ニッケル WRJ (WRF) -40~750C 0.3~32 私は ±1.5°Cまたは ±0.4%t
T 銅 銅 ニッケル WRT (WRC) -200~350C 0.2~1.6 私は ±0.5°Cまたは ±0.4%t
S プラチナとロジウム10 プラチナ WRS (WRP) 0~1600C 0.5 私は ±1°Cまたは ±[1+0.3% ((t-1100) ]°C
R プラチナとロジウム13 プラチナ WRR (WRQ) 0~1600C 0.5 私は ±1°Cまたは ±[1+0.3% ((t-1100) ]°C
B について プラチナとロジウム30プラチナとロジウム6 WRB (WRR) 0~1700C 0.5 ±0.25%t
C について トルフスタン・レニウム5 トルフスタン・レニウム26 WRC (WRW) 0~2300C 0.5 ±4°Cまたは1.0%の熱度
D トルフスタン・レニアム3 トルフスタン・レニアム25 WRD (WRW) 0~2300C 0.5 ±4°Cまたは1.0%の熱度

連絡してください.

メール:ビクトリー@dlx-alloy.com

オームサービス:
オーダーメイドサイズ歓迎
私たちはOEM&ODMサービスのための経験工場です

特定の用途:


  1. 高温の溶融金属温度測定:C型熱対の裸線は,鋼の融解などの高温の溶融金属温度測定に広く使用されています.ガラス製造電気弧炉など.
  2. 高温熱処理:C型熱対の裸線は,高温熱処理プロセス,例えばオーブン,熱処理炉,など.
  3. 宇宙および航空宇宙分野:C型熱対裸線は,宇宙船やロケットエンジンなどの高温環境での温度測定に使用されています.

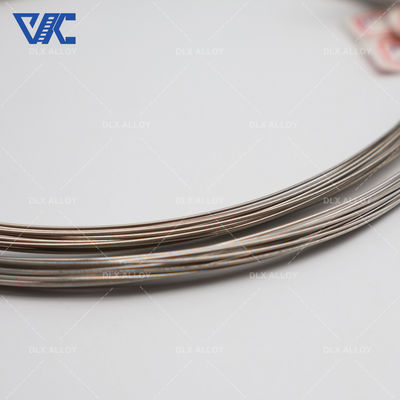

ワルフタンレニウム線/ケーブル WRe3-WRe25/WRe5-WRe26 熱対線 C型 0 ワルフタンレニウム線/ケーブル WRe3-WRe25/WRe5-WRe26 熱対線 C型 1

Q&A: ありがとうございました


C型熱対の裸線の温度範囲は?
A:C型熱対の裸線は,通常 0°C~2,300°Cの温度範囲を有する.

C型熱対の裸線の利点は?
答え:C型熱対の裸線は,高温性能,迅速な反応,耐腐蝕性の利点があります.

型C熱電偶の裸線はどの用途に適していますか?
C型熱対裸線は,高温の溶融金属温度測定,高温熱処理,宇宙および航空宇宙および他のアプリケーション分野に適しています.
