> 製品 > 熱電対の裸ワイヤー > タイプ TP TN TP 0.1mm 銅 恒常熱電偶 裸線タイプ T

タイプ TP TN TP 0.1mm 銅 恒常熱電偶 裸線タイプ T

プロダクト細部

起源の場所: 中国

ブランド名: Victory

証明: CE,ROHS,ISO 9001

モデル番号: タイプT

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 5つのKG

価格: negotiable

パッケージの詳細: 熱電対ワイヤーはABS白いスプールで転がり、漫画boxes.
Specialの包装の条件のプラスチック フィルムと詰められてまた収容することができる。
OEMはまた受諾可能である

受渡し時間: 5-21日

支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの300トン

最もよい価格を得なさい
プロダクト細部
ハイライト:

タイプBプラチナ ロジウム熱電対ワイヤー

,

PTFEプラチナ ロジウム熱電対ワイヤー

,

ISO9001熱電対ワイヤー

製品名:
熱電偶線タイプT
温度範囲:
- 200~350°C
EMFの許容:
+/- 1.0Cまたは+/- .75%
直径:
0.12-8mm
グレード:
IEC854-1/3
ポジティブ:
否定的:
CU NI (コンスタンタン)
間違いの特別な限界:
+/- 0.5Cか0.4%
証明書:
ISO9001
色:
明るい
適用する:
ケーブル&ワイヤー
製品名:
熱電偶線タイプT
温度範囲:
- 200~350°C
EMFの許容:
+/- 1.0Cまたは+/- .75%
直径:
0.12-8mm
グレード:
IEC854-1/3
ポジティブ:
否定的:
CU NI (コンスタンタン)
間違いの特別な限界:
+/- 0.5Cか0.4%
証明書:
ISO9001
色:
明るい
適用する:
ケーブル&ワイヤー
製品の説明

紹介:


T型熱電偶裸線は,工業制御および実験室の研究分野で広く使用される一般的な温度測定装置である.銅-銅-ニッケル熱電偶 (T型熱電偶),銅コンスタンタン熱対とも呼ばれる低温測定のための最も安い金属熱対である.その正電極 (TP) は純粋な銅で,負電極 (TN) は銅-ニッケル合金で,しばしばコンスタンタンと呼ばれる.これは,ニッケル-クロム-コンスタンタンコンスタンタン EN と共通です,しかし鉄常量常量JNとは異なるが,どちらも常量と呼ばれている.

銅 - 銅-ニッケル熱対測定温度範囲は - 200~350°Cである.

T型熱対裸線の構造は比較的シンプルである.それは2つの細い金属線から成る.二つのワイヤの片端が測定点を形成するために一緒に接続されている.そしてもう片端は温度測定装置に接続されている.温度送信機やデータセンサなど. 取得システム. 通常,T型熱対の裸線は,感度と応答速度を増やすために線直径が小さい.

温度を測定する際,T型熱対の裸線の測定点は,モニタリングが必要な環境にさらされます.メタルワイヤとの間でわずかな潜在的な違いを引き起こす熱電気効果として知られる この潜在差と温度の間には 特定の関係があります この潜在差を測定することで環境の温度を正確に計算できる.

しかし,T型熱電偶の裸線は高温環境で酸化し腐食する可能性があるため,特定の用途では保護措置が必要となる可能性があることに注意すべきである.保護用カーブやコーティングを 使って使用期間を延長するなど.

特徴:


  • 熱電偶材料:T型熱電偶の裸線は銅 (Copper) と銅-ニッケル合金 (Constantan) で構成されています.銅はT型熱電偶の裸線の正電極です.そしてコンスタンタンが負電極です..
  • 温度範囲:T型熱対の裸線は,通常 -200°Cから350°C (-328°Fから662°F) までの温度を測定する,低い温度範囲に適しています.
  • 線形特性:T型熱対の裸線は線形特性が良好で,比較的正確な温度測定が可能である.
  • 低漂流:T型熱対の裸線は,低漂流特性を持ち,比較的安定した温度測定を維持することができます.

利点:


  • 広く使用される: T型熱対の裸線は,産業制御および実験室環境で広く使用されています.
  • 耐腐蝕性:T型熱対の裸線は耐腐蝕性があり,湿気や腐食性のある環境での温度測定に適しています.
  • 迅速な応答: T型熱対の裸線は,温度反応が迅速で,温度変化を迅速に反映することができます.

関連する特異パラメータ:


  • 温度範囲: -200°C から 350°C (-328°F から 662°F)
  • 熱電圧出力: 通常マイクロボルト (μV) レベルでの温度変化によって異なります.
  • 線形特性: 線形特性が良い.
  • 敏感度: 特定のモデルと製造元によって異なります.
コード
電線 熱電偶の部品
+ポジティブな足
- 足が消えた
N
ニ-Cr-Si ((NP)
ニシマグネシウム (NN)
K
ニ-Cr (KP)
ニアルシ (KN)
E について
ニ-Cr (EP)
クーニ (EN)
J
鉄 (JP)
クーニ (JN)
T
銅 (TP)
クーニ (TN)
B について
プラチナロジウム 30%
プラチナロジウム -6%
R
プラチナ ロジウム 13%
プラチナ
S
プラチナロジウム -10%
プラチナ
  • 基準
ASTM ANSI IEC DIN BS NF JIS GOST
(アメリカ試験材料学会) E 230 (アメリカ国立標準研究所) MC961 (国際電機技術委員会による欧州規格 584) - 1/2/3 (ドイツ工業基準) EN 60584 -1/2 (イギリス標準) 49371041EN 60584 - 1/2 (フランス標準) EN 60584 -1/2 - NFC 42323 - NFC 42324 (日本の産業基準) C 1602 - C 1610

(ロシアの仕様の統一) 3044

異なる熱電偶の使用
熱対タイプ
職場環境
作業温度
タイプK
KP
酸化
-200〜+1200°C
KN 関連品
惰性
タイプN
NP
酸化
-200〜+1200°C
NN
酸化
タイプE
EP
酸化
-200〜+900°C
EN について
酸化
タイプJ
JP
酸化 (高温での使用)
-40〜+750°C
JN
減量,無活性,真空
タイプT
TP
酸化,真空
-200〜+350°C
TN
減量,真空

  • 作業温度:

直径/mm 長い時間 短期間労働
温度/°C 温度/°C
0.20 だった3 150 200
0.50 だった8 200 250
1.01 について2 250 300
1.62 について0 300 350

連絡してください.

メール:ビクトリー@dlx-alloy.com

オームサービス:
オーダーメイドサイズ歓迎
私たちはOEM&ODMサービスのための経験工場です

特定の用途:


実験室の研究:T型熱電偶の裸線は,サンプル温度,熱力学実験等を測定するために,科学研究および実験室環境で広く使用されています.
HVACシステム:T型熱対の裸線は,温度制御,環境モニタリングなど,HVACシステムの温度モニタリングに使用できます.
生物医学: T型熱対の裸線は,体温モニタリング,実験室研究など,生物医学分野でしばしば使用されます.

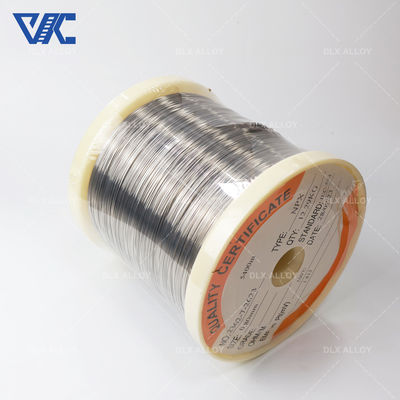

タイプ TP TN TP 0.1mm 銅 恒常熱電偶 裸線タイプ T 0 タイプ TP TN TP 0.1mm 銅 恒常熱電偶 裸線タイプ T 1

Q&A: ありがとうございました


T型熱対の裸線の温度範囲は?
答え:T型熱対の裸線の温度範囲は通常 -200°C~350°Cです.

T型熱対の裸線の利点は?
T型熱対の裸線は,広く適用され,耐腐蝕性があり,迅速に対応する利点があります.

T型熱電偶の裸線はどの用途に適していますか?
T型熱電偶の裸線は,研究室,HVACシステム,生物医学用途に適しています.
