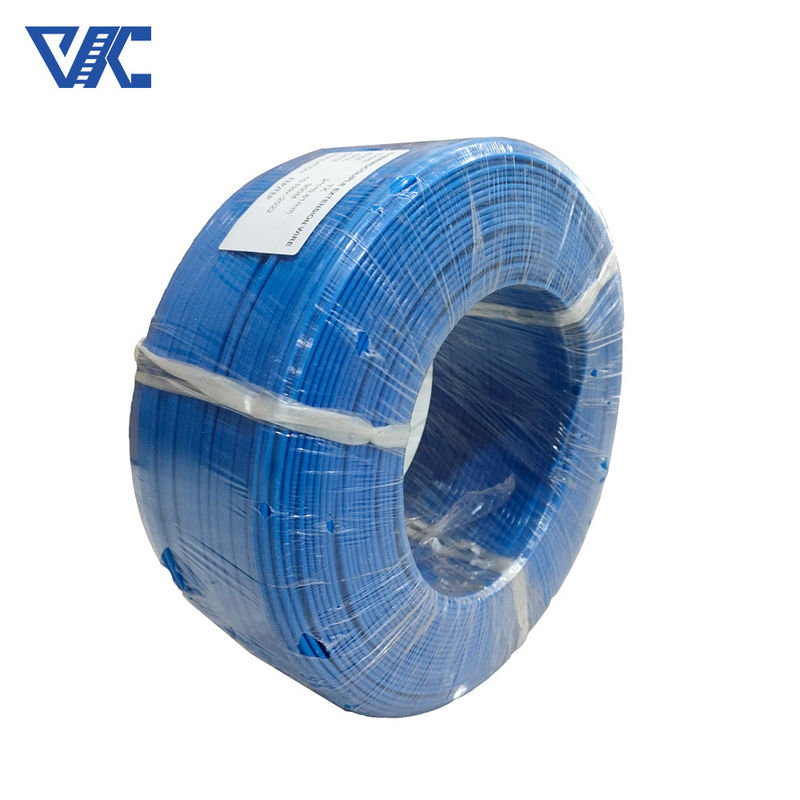

熱対 RTD PT100 延長線ケーブル カスタマイズ 2 4 6 9 12 ワイヤー

プロダクト細部

起源の場所: 中国

ブランド名: Victory

証明: CE,ROHS,ISO 9001

モデル番号: K,N,E,J,T,B,R,Sタイプ

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 5

パッケージの詳細: カートン箱が付いているスプールのパッケージ、polybagが付いているコイルのパッケージ

受渡し時間: 5-21日

支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの300トン

最もよい価格を得なさい
プロダクト細部
ハイライト:

熱対 RTD PT100 延長線

,

12 ワイヤー 熱電偶延長ケーブル

製品名:
熱電対延長ワイヤー
色:
明るい
証明書:
ISO9001
温度範囲:
392F (200Cへの0)への32
EMFの許容:
+/- 2.2Cまたは+/- .75%
グレード:
延長等級NPX/NNX
陽性:
NI Cr si
陰性:
NI siマグネシウム
他の名前:
Nicrosil
間違いの特別な限界:
+/- 1.1Cか0.4%
製品名:
熱電対延長ワイヤー
色:
明るい
証明書:
ISO9001
温度範囲:
392F (200Cへの0)への32
EMFの許容:
+/- 2.2Cまたは+/- .75%
グレード:
延長等級NPX/NNX
陽性:
NI Cr si
陰性:
NI siマグネシウム
他の名前:
Nicrosil
間違いの特別な限界:
+/- 1.1Cか0.4%
製品の説明

熱電偶拡張線は,熱電偶信号を拡張するために設計されたケーブルで,タイプK,タイプN,タイプE,タイプJ,タイプT,タイプB,タイプRを含むさまざまな熱電偶タイプで使用できます.タイプS温度測定と制御アプリケーションにおいて重要な役割を果たします.

熱対拡張線は,測定点から温度測定と監視のための計測装置または制御システムへ熱対信号を送信するように設計されている.このケーブルは2つの異なる金属から作られた熱電偶のワイヤーを用いて熱電偶ループを形成します2つの接触点間の温度差を測定することによって温度値を決定します.その特殊な構造と材料の選択は,正確にキャプチャし,弱い熱対電圧信号を送信するための良い線形特性と安定性を保証.

熱対拡張ワイヤは優れた反干渉能力を有し,電磁干渉,騒音,温度変化の信号への影響を効果的に抵抗することができます.産業環境での安定した信頼性の高い温度データを送信し,温度測定の精度を保証します.


熱対 Wイーレ

コード 熱電池の配線部品
+ポジティブな足 - 足が消えた
N ニクロシ (NP) ニシマグネシウム (NN)
K ニ-Cr (KP) ニアル=シ (KN)
E について ニ-Cr (EP) クーニ(英語)
J 鉄 (JP) クーニ(JN)
T 銅 (TP) クーニ(TN)

基準

ASTM ANSI IEC DIN BS NF JIS GOST
(アメリカ試験材料学会) E 230 (アメリカ国立標準研究所) MC961 (国際電気技術委員会による欧州規格 584) - 1/2/3 (ドイツ工業基準) EN 60584 -1/2 (イギリス標準) 49371041EN 60584 - 1/2 (フランス標準) EN 60584 -1/2 - NFC 42323 - NFC 42324 (日本の産業基準) C 1602 - C 1610 (ロシアの仕様の統一) 3044

熱電偶番号 インデックス 補償ワイヤの種類 USA 分類 交差点温度を測定する/°C 標準EMF値/μV 精度レベル 一般級
容量 μV 熱電磁場範囲 μV 容量 μV 熱電磁場範囲 μV
申し訳ない SC または RC G 100 646 ±30 616~676 年 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501
K KX,KCA G -25歳 -968 年 ±40 -924~-1 012 ±80 -880~-1 056
KCBとか 100 4 096 4 052~4 140 4 008〜4 184
H -25歳 -968 年 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008〜4 184
200 8 138 8 094~8 182 8 050 ~ 8 226
N NX または NC G -25歳 - 646 でした ±43 -603~689 ±86 -560~-732
100 2 774 について 2 731~2 817 2 688~2 860
H -25歳 - 646 でした ±43 -603~690 ±86 -560~-732
100 2 774 について 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E について EX G -25歳 -1 432 ±81 - 351 ~ - 513 ±138 -294〜 -1570
100 6 319 6 238 ~ 6400 6 181~6 457
H -25歳 -1 432 ±81 - 351〜 - 1513 ±138 -294〜 -1570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25歳 - 239 ±62 -177~ -301 ±123 - 116~ - 362
100 5 269 について 5 207~5 331 5 146 ~ 5 392
H -25歳 - 239 ±62 -177~-1301 ±123 - 116~ - 362
100 5 269 について 5 207~5 331 5 146 ~ 5 392
200 10 779 について 10 717~10 841 10 656~10 902
T TX G -25歳 -940 ±30 -910~970 ±60 -850〜1000
100 4 279 4 249 ~ 4 309 4 189~4 339
H -25歳 -940 ±48 -892~988 年 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200


Type N 精度 (どちらが大きいか)

  • 最大連続動作温度:最大2,300F (1,260C)

  • 短期使用: 2,336F (1,280C)

  • 熱対級のワイヤ -454〜2300F (-270〜1,260C)

  • 延長線,32〜392F (0〜200C)
