2/4/3 コア ミネラル・アイソレートケーブル MIケーブル タイプ K/N/E/J/T 熱対 SS304/SS316/Inconel600

プロダクト細部

起源の場所: 中国

ブランド名: Victory

証明: CE,ROHS,ISO 9001

モデル番号: K,N,E,J,T,B,R,Sタイプ

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 5kg

価格: negotiable

パッケージの詳細: カートンと木製のケースで

受渡し時間: 5-21日

支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム

供給の能力: 50 - 999 メートル $2.88

最もよい価格を得なさい
プロダクト細部
ハイライト:

T 熱対鉱物隔離ケーブル

,

3 コア 鉱物隔離ケーブル

,

インコネル600 鉱物絶縁ケーブル

製品名:
MIの熱電対ケーブル
保証:
1 年
導体材料:
ニクロニシ,ニクロニシ,ニクロコンスタンタン,フェ・コンスタンタン,クオン
蓋材:
SS304,SS321,SS316,SS310,INCL600601ニクロベル SS446
Dia (mm):
0.25mmから12.7mm
隔熱器:
99.6%高い純度MgO
温度範囲:
0~1100°C
適用する:
金属加工と熱処理分野
製品名:
MIの熱電対ケーブル
保証:
1 年
導体材料:
ニクロニシ,ニクロニシ,ニクロコンスタンタン,フェ・コンスタンタン,クオン
蓋材:
SS304,SS321,SS316,SS310,INCL600601ニクロベル SS446
Dia (mm):
0.25mmから12.7mm
隔熱器:
99.6%高い純度MgO
温度範囲:
0~1100°C
適用する:
金属加工と熱処理分野
製品の説明

紹介:


装甲式熱対は,金属加工や熱処理中に温度測定と制御をする際に一般的に使用されるツールです.2つの異なる金属ワイヤーで構成され, 頑丈なセンサーを形成するために保護用袖に包まれています.

装甲式熱対は熱電効果に基づいて動作します つまり,熱対の2本のワイヤが異なる温度の金属で接続されると電圧が発生しますこの電圧と温度には明確な関係があります温度値は電圧を測定することで推測できる.

このタイプの熱電池は,高温環境に耐える能力があるため,金属加工および熱処理分野で非常に有用です.高温焼却か否か溶融,冷却,その他の熱処理プロセスでは,装甲式熱対は正確な温度測定を可能にします. さらに,彼らは高い応答速度と良い測定精度を持っています.迅速な応答と正確な温度制御を必要とするアプリケーションにとって非常に重要です.

装甲式熱電池を選択する際には 特定の要件に基づいて考慮すべき重要な要素があります 例えば異なるタイプの熱対が異なる温度範囲に適しているため,重要な考慮事項です.さらに,高温や化学的攻撃に耐える必要があるため,保護カバーの材料も重要です.他の要因には,熱対の長さ,直径,接続器の種類特定のアプリケーションと設置ニーズに基づいて選択されます.

全体的に見ると,装甲式熱対は,金属加工および熱処理プロセスで広く使用される信頼性のある高温耐性温度測定および制御ツールです.熱電気効果を測定することで精度の高い温度データを提供し,金属加工プロセスの品質と安定性を確保します.

製品の特徴:


  • 高温測定範囲: 装甲式熱対は高温環境に適しており,金属加工および熱処理プロセスにおける高温を測定および制御することができます.,通常は数百度から数千度までです
  • 迅速な応答: 装甲式熱対は温度変化に対して迅速な応答能力を有し,温度変化を迅速に感知し,対応する電気信号を出力することができる.
  • 耐腐食性:装甲式熱対は,高温と耐腐蝕材料で作られ,金属加工および熱処理中に厳しい環境で長時間使用することができます..

利点:


  • 高温測定精度: 装甲式熱対は高精度で安定性があり,正確な温度測定結果を提供します.
  • 耐久性: 装甲式熱対の殻は金属やセラミックなどの材料でできています耐久性があり,長期使用で安定した性能を維持できる.
  • リアルタイム: 装甲式熱対は,金属加工および熱処理中にリアルタイムモニタリングと制御のニーズを満たすために,リアルタイムで温度データを提供することができます.

特殊用途:


  1. 鋳造と鋳造:金属の鋳造と鋳造過程で, armored thermocouples can be used to measure and control the temperature inside the furnace to ensure that the smelting and casting process is carried out within a suitable temperature range to improve production quality and product performance.
  2. 焼却と消化:金属加工中に装甲式熱カップルは,金属材料が必要な構造と性質を得ることを保証するために,焼却と冷却中に温度を測定し制御するために使用できます..
  3. 溶接と熱処理:金属の溶接と熱処理中に,装甲式熱対は,溶接領域と熱処理領域の温度を監視および制御するために使用され,溶接および熱処理プロセスの品質と安定性を保証できます..

その他の関連知識:


装甲式熱対は,通常2つの異なる金属ワイヤから構成され,熱電効果に基づいて熱電容差を生成する.熱電力の電位差を測定して温度を決定する.
装甲式熱対の選択は,特定の作業条件と温度範囲に基づいて行うべきである.異なる装甲材料は,異なる作業環境と温度要求に適しています..

パラメーター:


コード
電線 熱電偶の部品
+ポジティブな足
- 足が消えた
N
ニ-Cr-Si ((NP)
ニシマグネシウム (NN)
K
ニ-Cr (KP)
ニアルシ (KN)
E について
ニ-Cr (EP)
クーニ (EN)
J
鉄 (JP)
クーニ (JN)
T
銅 (TP)
クーニ (TN)
B について
プラチナロジウム 30%
プラチナロジウム -6%
R
プラチナ ロジウム 13%
プラチナ
S
プラチナロジウム -10%
プラチナ

材料
タイプ
グレード
作業温度 (°C)
許容性
スタンダード
長期
短期
ニクロニシ
K
1
-40~1100
-40~1300
±1.5°C
GB/T 2614-1998
2
±2.5°C
ニクロクニウム
E について
1
-40~800
-40~900
±1.5°C
GB/T 4993-1998 年
2
±2.5°C
フェ・コンスタンタン
J
1
-40~600
-40~800
±1.5°C
GB/T 4994-1998 年
2
±2.5°C
クー・クー
T
1
-200〜300
-200〜400
±0.5°C
GB/T 2903-1998 年

外蓋 (mm)
コアワイヤ Dia. ((mm)
外蓋 (mm) 芯のワイヤ (Dia)
長さ (m)
デイア
壁の厚さ
K,N,E,J,Tタイプ
S,R,Bタイプ
K,Nタイプ
E,J,Tタイプ
S,Rタイプ

B型

0.5
0.05-0 だった10
0.08-0 だった12
... ほら

SS304

SS321 について
SS316

SS310

INCL600

SS30

SS32
SS316

INCL60

INCL800

INCL60

INCL800
500
1.0
0.10-0 だった20
0.15-0 だった20
... ほら
300
1.5
0.15-0 だった25
0.23-030
... ほら
200
1.6
0.16-0 だった26
0.26-036
... ほら
200
2.0
0.25-0 だった35
0.40-0 だった50
0.25-030
180
3.0
0.38-0 だった48
0.50-0 だった60
0.30-0 だった40
80
3.2
0.48-0 だった58
0.58-0 だった68
0.30-0 だった40
75
4.0
0.52-0 だった62
0.60-0 だった70
0.35-040
70
4.8
0.73-0 だった83
0.75-0 だった85
0.40-0 だった45
40
5.0
0.78-0 だった88
0.80-0 だった90
0.40-0 だった45
40
6.0
0.98-108
0.90 - 110
0.45-0 だった50
30
6.4
1...05-115
1.02-112
0.45-0 だった50
30
8.0
1.30 - 144
1.30 - 140
0.45-0 だった50
20
12.7
1.75-190
1.95.205
... ほら
10

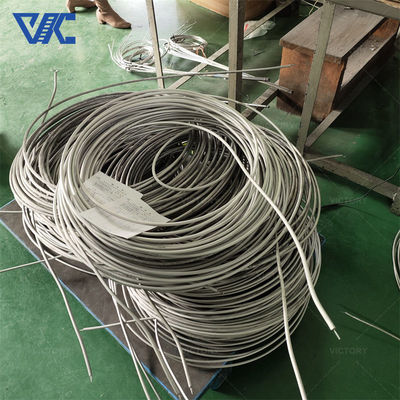

2/4/3 コア ミネラル・アイソレートケーブル MIケーブル タイプ K/N/E/J/T 熱対 SS304/SS316/Inconel600 0

カリブレーション
許容性
特別制限 (クラスI)
標準限度量 (レベルII)
温度範囲 (°C)
K (クロメル対アルメル)

±1.5°Cまたは ±0.4%

±2.5°Cまたは ±0.75%
-40~1000
J (アイアン対コンスタンタン)
-40~750
E (クロメル対コンスタンタン)
-40~800
T (コッパー対コンスタンタン)
±1°Cまたは ±0.75%
-40~350
