プロダクト細部
起源の場所: 中国
ブランド名: Victory
証明: CE,ROHS,ISO 9001
モデル番号: K,N,E,J,T,B,R,Sタイプ
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 5kg
価格: negotiable
パッケージの詳細: カートンと木製のケースで
受渡し時間: 5-21日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50 - 999 メートル $2.88

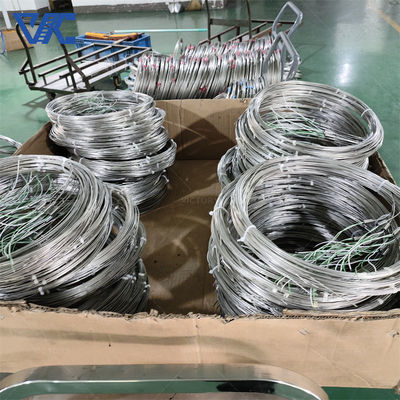

製品名: |
MIの熱電対ケーブル |
保証: |
1 年 |
導体材料: |
ニクロニシ,ニクロニシ,ニクロコンスタンタン,フェ・コンスタンタン,クオン |
蓋材: |
SS304,SS321,SS316,SS310,INCL600601ニクロベル SS446 |
Dia （mm）: |
0.25mmから12.7mm |
隔熱器: |
99.6%高い純度MgO |
温度範囲: |
0~1100°C |
適用する: |
室内温度制御,電源機器の監視 |
製品名: |
MIの熱電対ケーブル |
保証: |
1 年 |
導体材料: |
ニクロニシ,ニクロニシ,ニクロコンスタンタン,フェ・コンスタンタン,クオン |
蓋材: |
SS304,SS321,SS316,SS310,INCL600601ニクロベル SS446 |
Dia （mm）: |
0.25mmから12.7mm |
隔熱器: |
99.6%高い純度MgO |
温度範囲: |
0~1100°C |
適用する: |
室内温度制御,電源機器の監視 |
紹介:
装甲式熱対は,通常環境温度のモニタリングと制御に使用されるセンサー装置である.それは,熱感受性のある電線形の要素と保護殻で構成される.通常は金属のカーブと隔熱材料から構成される装甲式熱対は,環境温度の監視と制御に適した信頼性の高い高精度センサー装置です.温度変化を電気信号に変換し,外殻の保護により信頼性の高い作業環境を提供します.様々な産業および実験室の応用において,装甲式熱対は,正確な温度測定と制御を達成するのに重要な役割を果たします.
装甲式熱対の動作原理は,熱電気効果に基づいています.熱元素が環境と接触すると,環境の温度変化を感知します.熱電気効果の原理に従って熱感のある要素は,環境温度に比例する小さな電圧信号を生成します.この電圧信号は,処理と分析のために接続線を通って温度計または制御システムに送信することができます..
装甲式熱電偶の外殻は,熱に敏感な要素を保護し,同時に機械的強度と耐腐蝕性も提供する.ステンレス鋼のケースなど熱に敏感な要素を物理的損傷や環境の影響から保護する測定信号の正確性と安定性を確保するために,電気を隔離し,保護するために隔離材料が使用されます..
装甲式熱対は多くの利点があり,環境温度モニタリングと制御に広く使用されています.高精度と安定性があり,正確な温度測定結果を提供します.さらに,装甲式熱対は,幅広い温度測定範囲を有し,さまざまなアプリケーションニーズに適応することができます. また,迅速な応答速度と良好な線形特性があります.温度変化を時間内に検知し記録できるようにする.
製品の特徴:
利点:
特殊用途:
その他の関連知識:
パラメーター:
|
コード
|
電線 熱電偶の部品
|
||
|
+ポジティブな足
|
- 足が消えた
|
||
|
N
|
ニ-Cr-Si ((NP)
|
ニシマグネシウム (NN)
|
|
|
K
|
ニ-Cr (KP)
|
ニアルシ (KN)
|
|
|
E について
|
ニ-Cr (EP)
|
クーニ (EN)
|
|
|
J
|
鉄 (JP)
|
クーニ (JN)
|
|
|
T
|
銅 (TP)
|
クーニ (TN)
|
|
|
B について
|
プラチナロジウム 30%
|
プラチナロジウム -6%
|
|
|
R
|
プラチナ ロジウム 13%
|
プラチナ
|
|
|
S
|
プラチナロジウム -10%
|
プラチナ
|
|
|
材料
|
タイプ
|
グレード
|
作業温度 (°C)
|
許容性
|
スタンダード
|
|
|
長期
|
短期
|
|||||
|
ニクロニシ
|
K
|
1
|
-40~1100
|
-40~1300
|
±1.5°C
|
GB/T 2614-1998
|
|
2
|
±2.5°C
|
|||||
|
ニクロクニウム
|
E について
|
1
|
-40~800
|
-40~900
|
±1.5°C
|
GB/T 4993-1998 年
|
|
2
|
±2.5°C
|
|||||
|
フェ・コンスタンタン
|
J
|
1
|
-40~600
|
-40~800
|
±1.5°C
|
GB/T 4994-1998 年
|
|
2
|
±2.5°C
|
|||||
|
クー・クー
|
T
|
1
|
-200〜300
|
-200〜400
|
±0.5°C
|
GB/T 2903-1998 年
|
|
外蓋 (mm)
|
コアワイヤ Dia. ((mm)
|
外蓋 (mm) 芯のワイヤ (Dia)
|
長さ (m)
|
|||||
|
デイア
|
壁の厚さ
|
K,N,E,J,Tタイプ
|
S,R,Bタイプ
|
K,Nタイプ
|
E,J,Tタイプ
|
S,Rタイプ
|
B型 |
|
|
0.5
|
0.05-0 だった10
|
0.08-0 だった12
|
... ほら
|
SS304 SS321 について
SS316
SS310 INCL600
|
SS30 SS32
SS316
|
INCL60 INCL800
|
INCL60 INCL800
|
500
|
|
1.0
|
0.10-0 だった20
|
0.15-0 だった20
|
... ほら
|
300
|
||||
|
1.5
|
0.15-0 だった25
|
0.23-030
|
... ほら
|
200
|
||||
|
1.6
|
0.16-0 だった26
|
0.26-036
|
... ほら
|
200
|
||||
|
2.0
|
0.25-0 だった35
|
0.40-0 だった50
|
0.25-030
|
180
|
||||
|
3.0
|
0.38-0 だった48
|
0.50-0 だった60
|
0.30-0 だった40
|
80
|
||||
|
3.2
|
0.48-0 だった58
|
0.58-0 だった68
|
0.30-0 だった40
|
75
|
||||
|
4.0
|
0.52-0 だった62
|
0.60-0 だった70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-0 だった83
|
0.75-0 だった85
|
0.40-0 だった45
|
40
|
||||
|
5.0
|
0.78-0 だった88
|
0.80-0 だった90
|
0.40-0 だった45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90 - 110
|
0.45-0 だった50
|
30
|
||||
|
6.4
|
1...05-115
|
1.02-112
|
0.45-0 だった50
|
30
|
||||
|
8.0
|
1.30 - 144
|
1.30 - 140
|
0.45-0 だった50
|
20
|
||||
|
12.7
|
1.75-190
|
1.95.205
|
... ほら
|
10
|
||||
|
カリブレーション
|
許容性
|
|
|
|
特別制限 (クラスI)
|
標準限度量 (レベルII)
|
温度範囲 (°C)
|
|
|
K (クロメル対アルメル)
|
±1.5°Cまたは ±0.4% |
±2.5°Cまたは ±0.75%
|
-40~1000
|
|
J (アイアン対コンスタンタン)
|
-40~750
|
||
|
E (クロメル対コンスタンタン)
|
-40~800
|
||
|
T (コッパー対コンスタンタン)
|
±1°Cまたは ±0.75%
|
-40~350
|
|
|
Q&A: ありがとうございました
Q: 装甲式熱対はどの高温産業用シナリオに適していますか?
答え: 装甲式熱対は,金属工学,化学産業,電力,ガラス製造など多くの高温産業用シナリオに適しています.高温炉の温度モニタリングに使用できます溶融プロセス制御,高温炉温度測定など
Q: 装甲式熱対は他の温度センサーに比べてどんな利点がありますか?
答え:他の温度センサーと比較して,装甲式熱対は高温耐性と迅速な応答能力が高く,より広い温度範囲に適しています.特に高温環境では高度な測定精度を提供できる.
Q: 装甲式熱対の蓋材は?
答え: 装甲式 熱対 の 蓋 は,通常,不老鋼 や ニッケル合金 の よう な 腐食 に 耐える 材料 で でき て い ます.これらの材料は,良い耐腐蝕性と機械的強度を持っています熱電池の内部のワイヤーを保護し,様々な厳しい環境に適応することができます.
